KTC-NEPROS(KTCネプロス) neXT NBR390X 3/8DR 90-tooth 孤高の最高傑作！

高音質なラチェット音を収録中のKTC nepros neXT NBR390X（3/8インチ 90ギア）とマイク。ASMR動画サムネイル。 ※画像が表示されない場合や、検索エンジンに画像の内容を正確に伝えるための重要なテキストです。キーワードを自然に盛り込んでいます。 【実測！mono物音図鑑】
KTCの最高峰「nepros neXT NBR390X」が奏でる極上のラチェット音

📏 徹底実測スペック / Actual Measurements
（※カタログ値ではなく、全て現物を計測した実測値を掲載しています）

🏭 製造国 / Origin

Made in: Japan

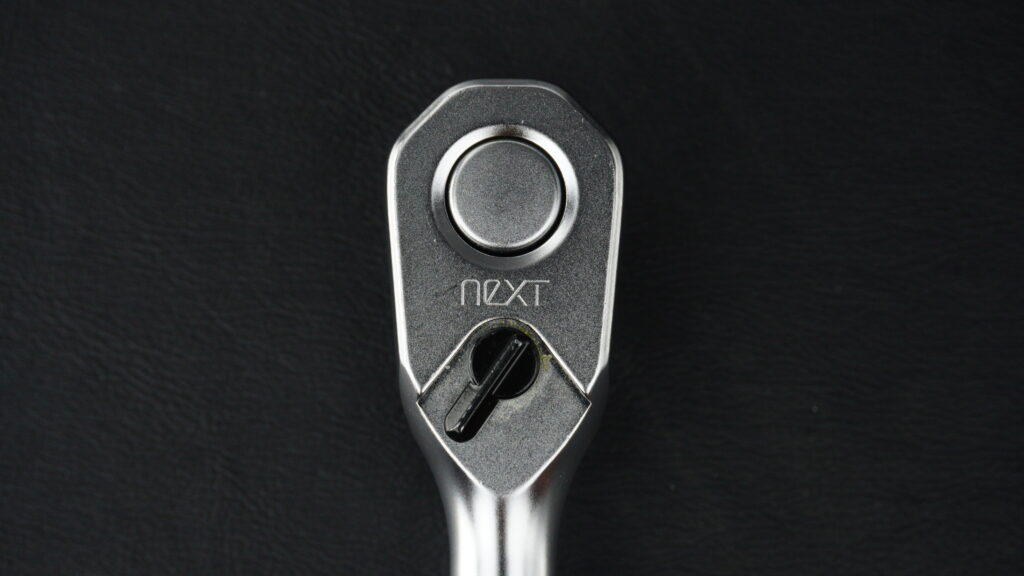

KTC nepros neXT NBR390Xのヘッド正面写真。プッシュボタン、切り替えレバー、「neXT」ロゴ刻印のディテール。

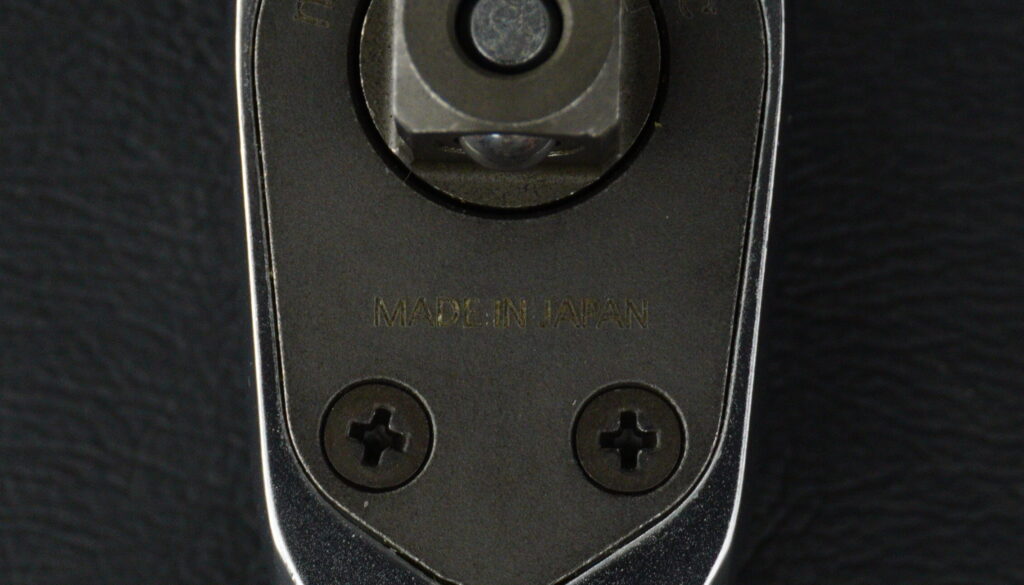

KTC nepros neXT NBR390Xのカバープレートに刻まれた「MADE IN JAPAN」の刻印アップ写真。

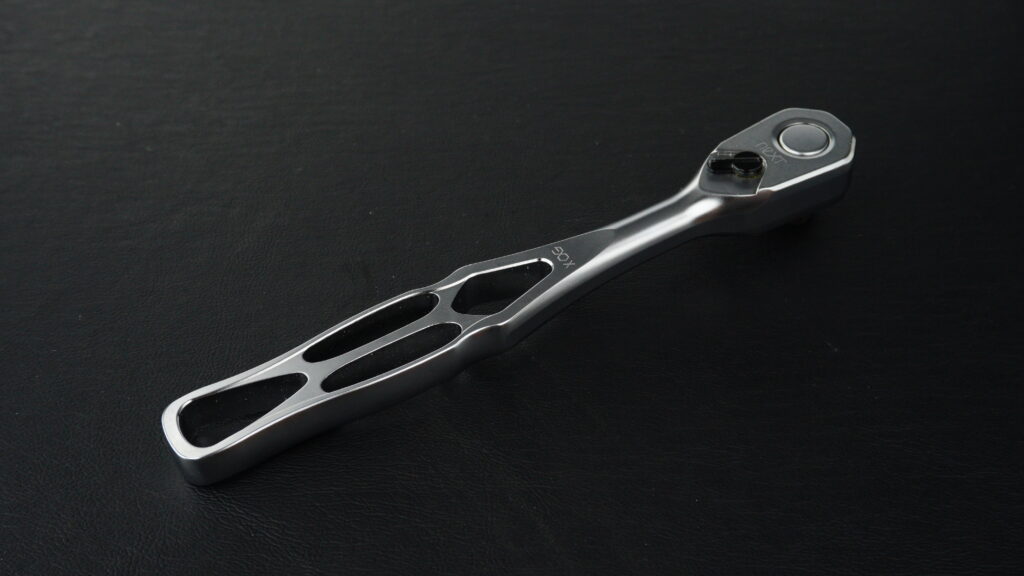

KTC nepros neXT NBR390Xラチェットハンドルの表面全体写真。小判型ヘッドと肉抜き加工が施されたトポロジーグリップの造形美。

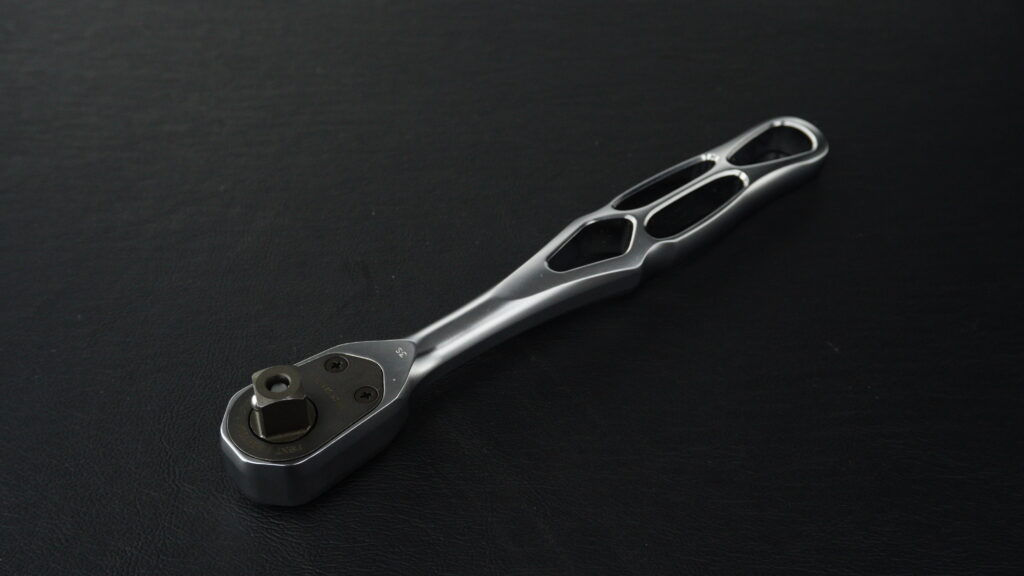

黒い背景に置かれたKTC nepros neXT NBR390Xラチェットハンドル。特徴的な肉抜き構造のトポロジーグリップと背面のディテール。
軽量化と強靭さを両立した、nepros neXT最大の特徴「トポロジーグリップ」

🔖 刻印 / Engraving

Engraving: 3S

Year of Manufacture（製造年）: 2023年9月

📅 デートコード / Date Code

Date Code: 3S

Production Date: 09/2023（2023年09月製造）

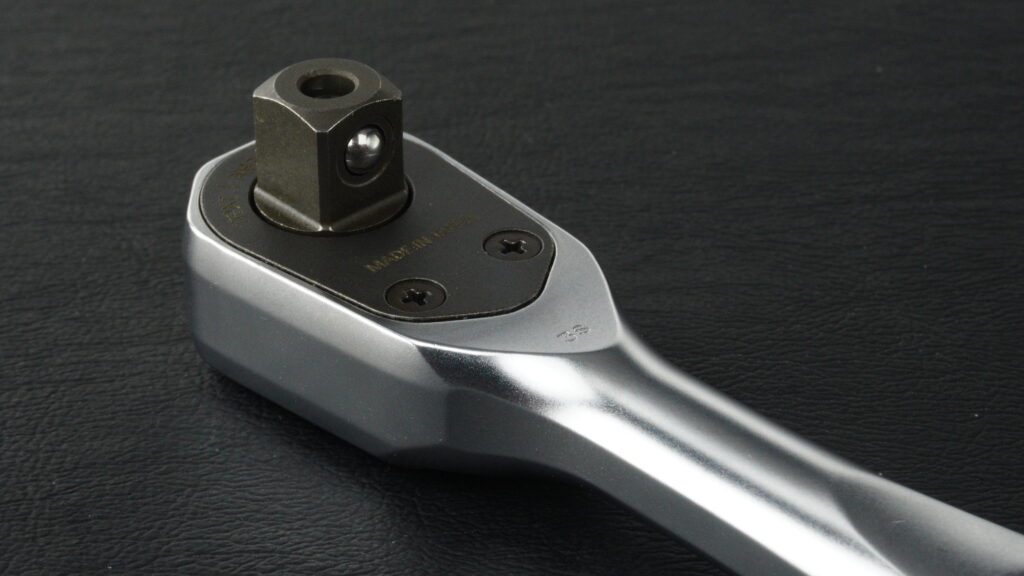

KTC nepros neXT NBR390Xのヘッド周辺写真。ネック部分に刻まれたデートコード「3S」の刻印位置。

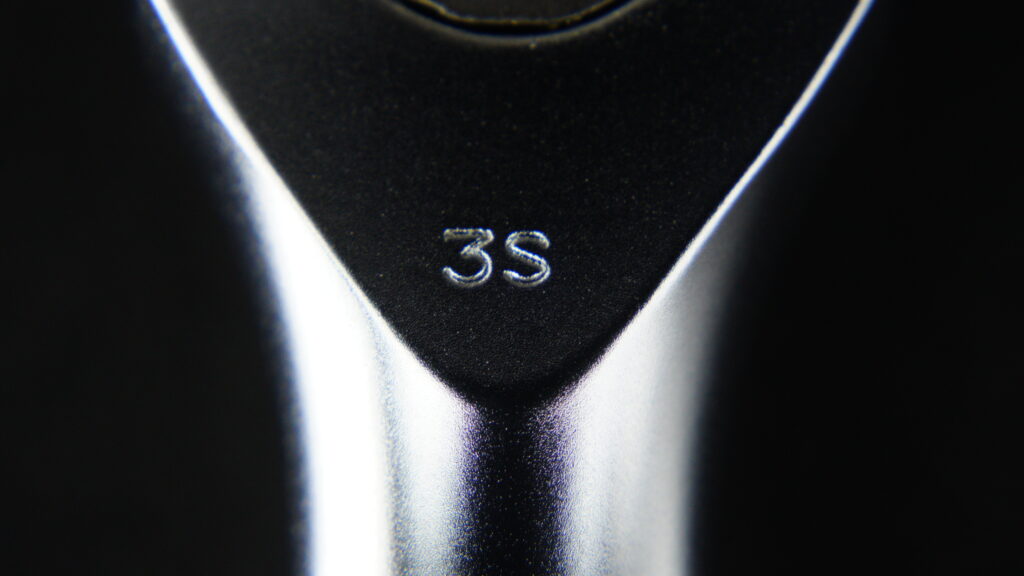

KTC nepros neXT NBR390Xのネック部分に打刻されたデートコード「3S」のマクロアップ写真。

🔧 モデル情報 / Model Information

Model Number（型番）: NBR390X

Head Style（ヘッド形状）:Pear Head（小判型）

Drive Size（差込角）: 3/8 in

Tooth Count（ギア数）: 90‑tooth

⚙️ 内部機構 / Mechanism

Wedge‑Pawl Mechanism（楔形）: GEARWRENCH‑style

🔁 送り角度 / Swing Arc

90T = 4.0°

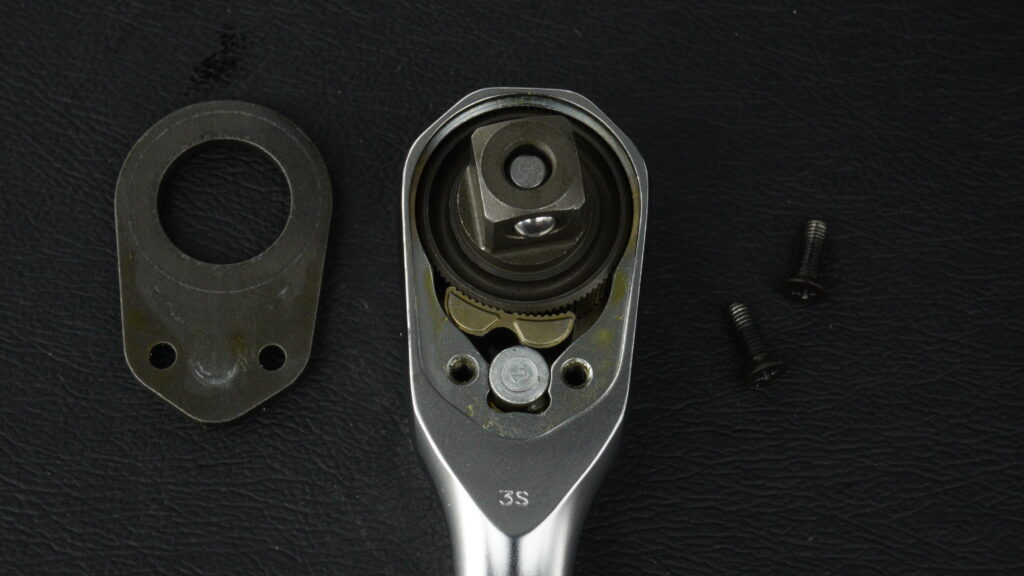

KTC nepros neXT NBR390Xラチェットハンドルのヘッド部分解写真。外されたカバープレート、2本の固定ネジ、および内部のギア機構。

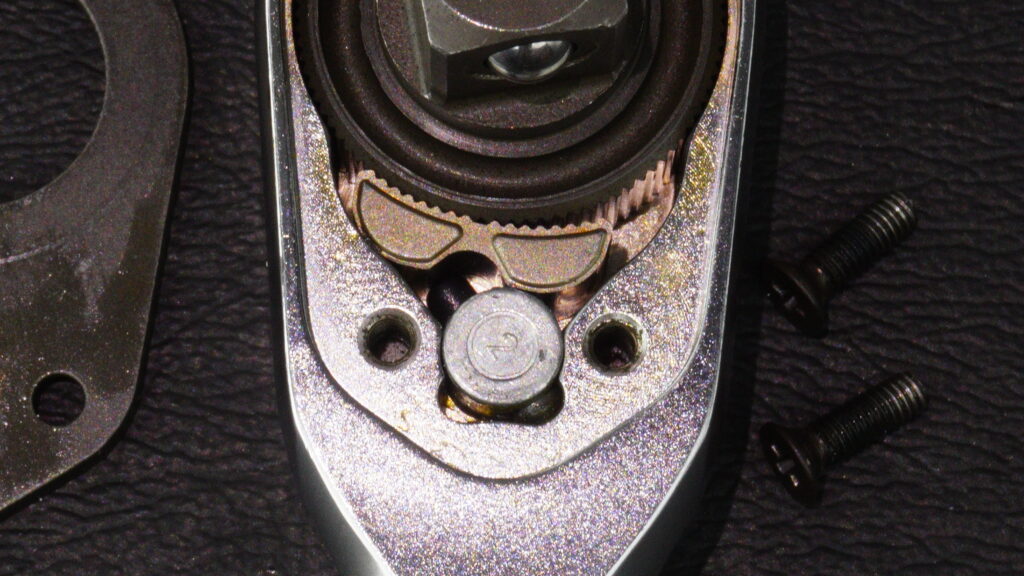

KTC nepros neXT NBR390Xの内部機構の拡大写真。90枚ギアに噛み合うウェッジポール（楔形）の様子や、切り替えレバーの軸部分の構造。

📏 寸法 / Dimensions

Overall Length（全長）: 180 mm（0.00 in）

Head Width（ヘッド幅）: 25.6 mm（0.00 in）

Head Thickness（ヘッド厚）: 14.4 mm（0.00 in）

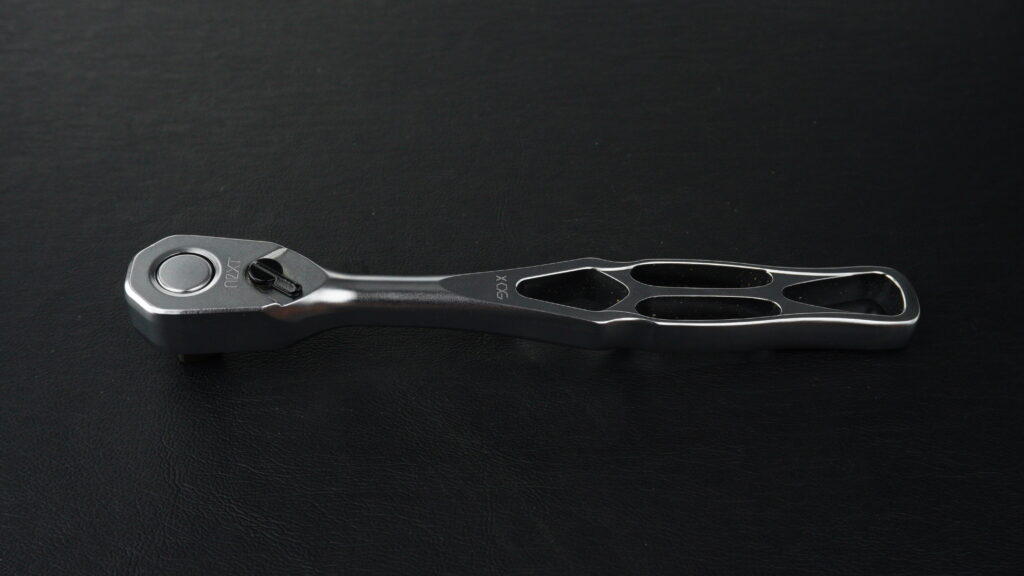

KTC nepros neXT NBR390Xラチェットハンドルの真横からの全体写真。ヘッドの厚みや全体の長さ、グリップ形状がわかるサイドビュー。

⚖️ 重量 / Weight

Weight : 212 g（0.0 oz / 0.0 lbs）

🔘 グリップ最大径 Maximum Grip Diameter

Maximum Grip Diameter : 23.5 mm（0.00 in）

✨ 表面処理 / Finish

ショットピーニング処理

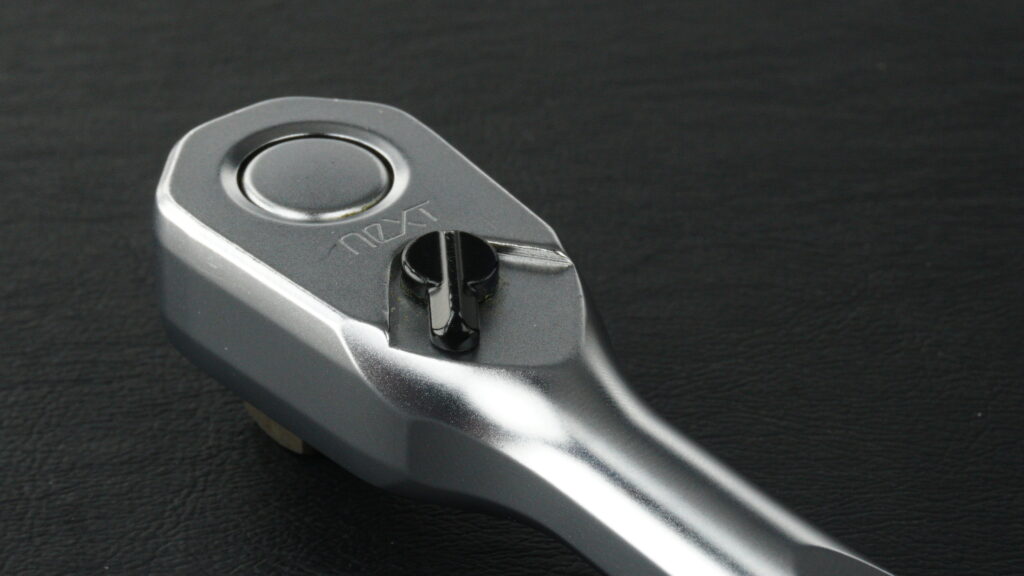

KTC nepros neXT NBR390Xラチェットハンドルのヘッド表面拡大写真。ショットピーニング処理によるマットな質感と、プッシュボタンや切り替えレバーのディテール。
光の反射を抑え、上質なマット感を演出するショットピーニング処理

🤲 グリップ / Handle Style

トポロジーグリップ

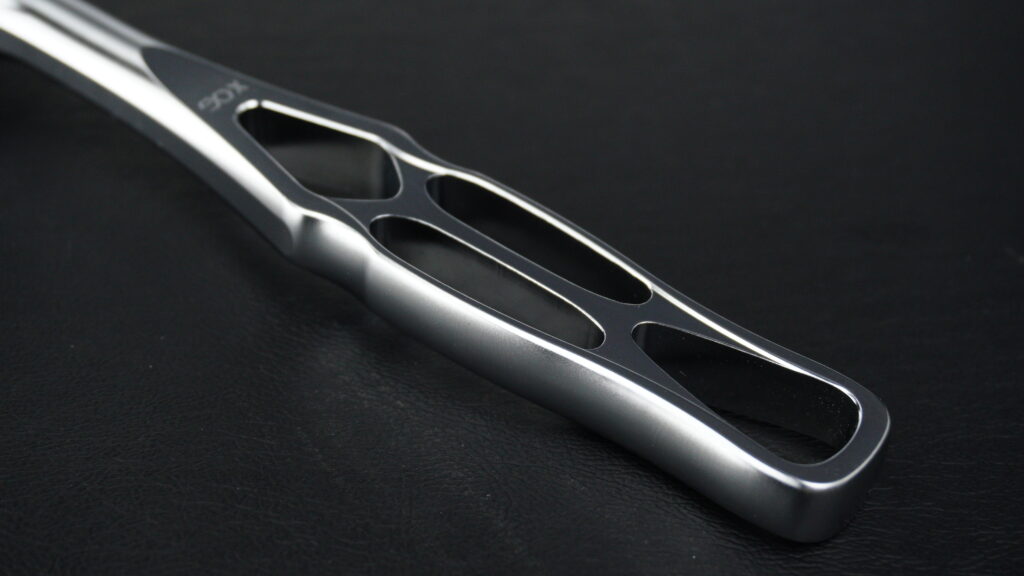

KTC nepros neXT NBR390Xのトポロジーグリップ表面側の拡大写真。大きく肉抜きされた特徴的なデザインと美しい表面仕上げ。

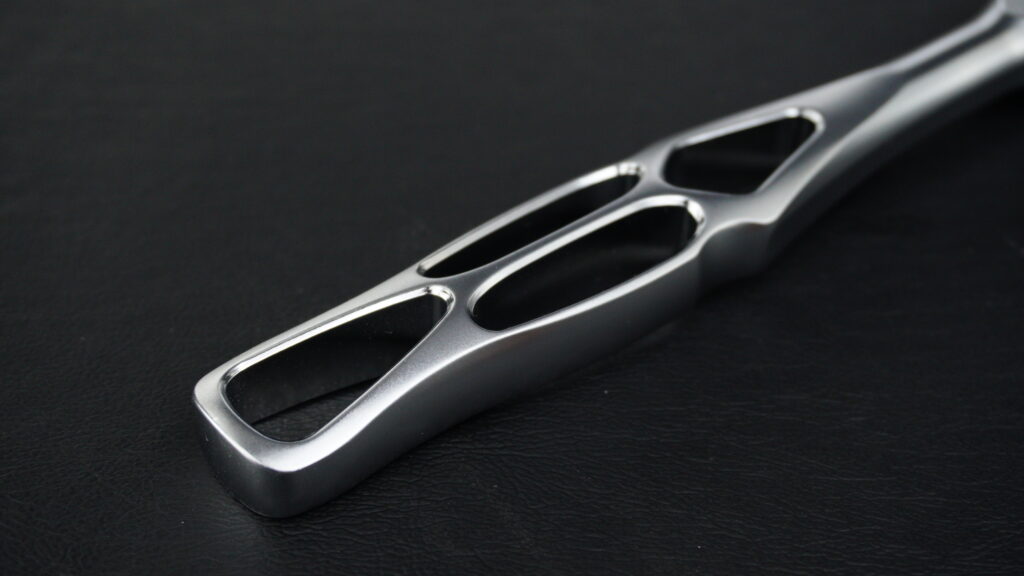

KTC nepros neXT NBR390Xのトポロジーグリップ裏面側の拡大写真。軽量化のための肉抜き穴と、なめらかな面取り加工のディテール。

🔩 カバープレート保持方式 / Cover Plate Retention

Screw‑Down / Torx Screw（ネジ留め）: PH‑1

ここでちょっと注意点
KTCのプラスネジはKTC独自規格のネジです。JISやISOとも若干違いのある規格です。
特にアメリカフィリップス（PH）ドライバーとは相性が悪いです。
PH-1はまず合わないです。
KTCのネジはKTCのドライバーを使うことでトラブルを未然に防ぐことが出来ます。

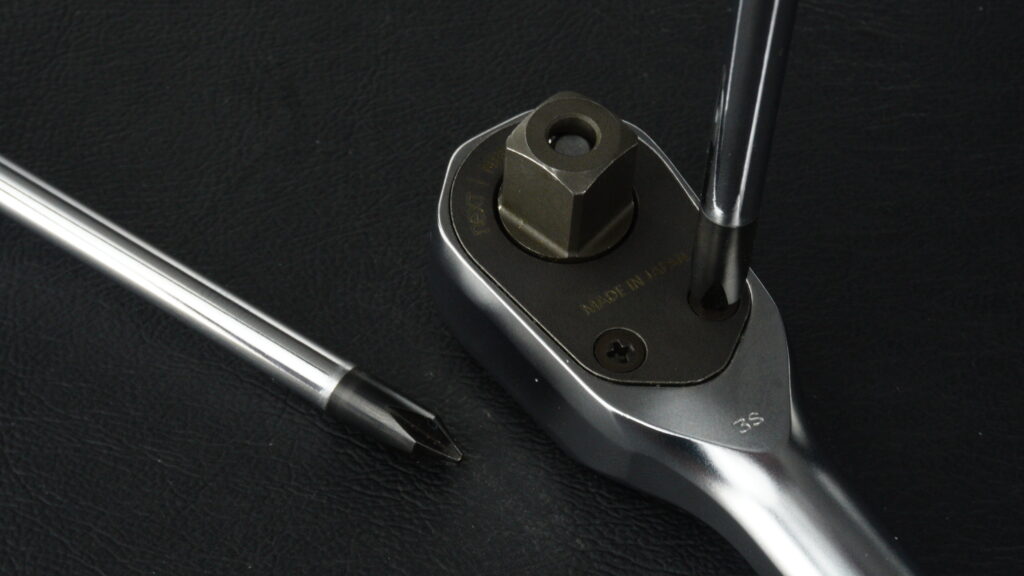

KTC nepros neXT NBR390Xのカバープレートを留めるプラスネジと、それに当てられたドライバーの先端。
カバープレートのネジ回し。工具の相性には要注意

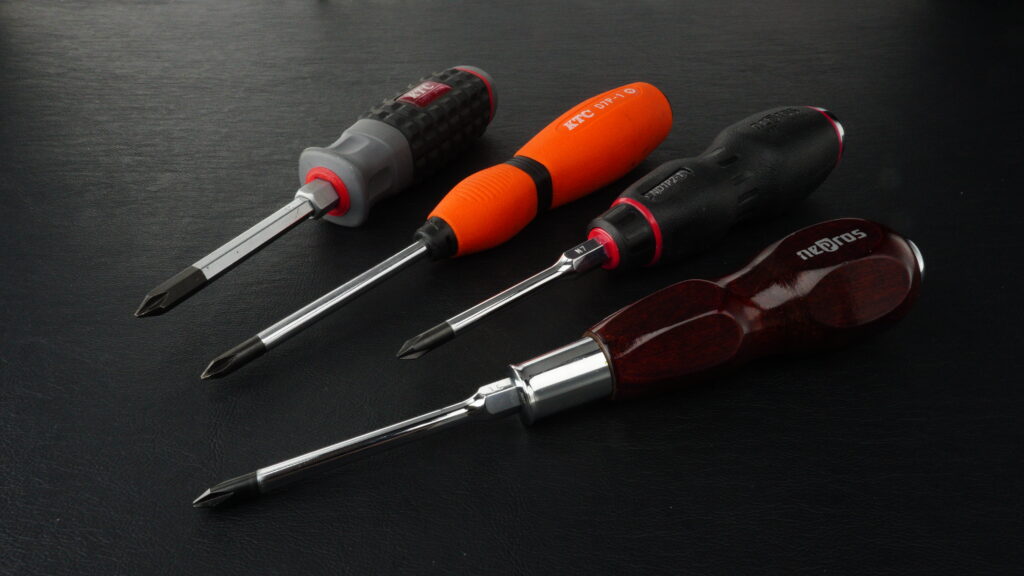

ネプロスやスタンダードモデルなど、KTC（京都機械工具）製の様々なプラスドライバー。

🔄 空転トルク / Back‑Drag Torque

2.0 cN·m ～ 3.2 cN·m

🎧 噛み合い感 / Engagement

Ultra‑Fine Engagement （極めて微細な噛み合い / 超高精度なエンゲージメント）
Sound: Crisp / High‑Pitch （音質：歯切れが良い / 高音域）
Back‑drag: Minimal （空転トルク：極小）
Feel: Professional Grade （フィーリング：プログレード）

🔍 アンビルのガタ / Anvil Play

High Precision / Minimal Play（極めて高精度 / ガタつきが最小限）

KTC nepros neXT NBR390Xラチェットハンドルのヘッド部アップ画像。3/8インチ差込角（アンビル）とトルクスネジ留めのカバープレート。
ガタつきを極限まで抑えた高精度な3/8インチアンビルとコンパクトな小判型ヘッド

記事の説明

見てくれた方々の少しでも有用な情報になることを心がけています。
案件一切無し。個人的なし。
紹介している工具は比較検証のため ほぼ全て自費購入。
メーカー・販売店からの提供や資金援助は一切ありません

カタログスペックを並べるだけでなく、実際に手元にある個体を計測・撮影することで、数値以上の質感や使い心地を記録していきます。
新しい情報や皆さんから教えてもらったことなどを、随時追加していく予定です。
まずは見てもらう。皆さんの意見を取り入れながら、少しでも役に立つデータベースになるよう心がけていきます。
