KTC BRSW3 3/8DRスイベルラチェット徹底解剖！小頭設計の真実【工具図鑑】

【ラチェット音】KTC(京都機械工具) BRSW3 3/8DR 72ギアスイベルラチェット【工具図鑑】

YouTube でお気に入りの動画や音楽を楽しみ、オリジナルのコンテンツをアップロードして友だちや家族、世界中の人たちと共有しましょう。

KTCらしい「真面目で頑固」な設計を極めた、3/8DRスイベルラチェット「BRSW3」を徹底解剖。小頭化と強度を両立させるために施された「地味チューン」の数々を、実測データと共に紐解きます。隙間を極限まで詰めた作りが生み出す、圧倒的な操作性と使用感のリアルをお届けします。

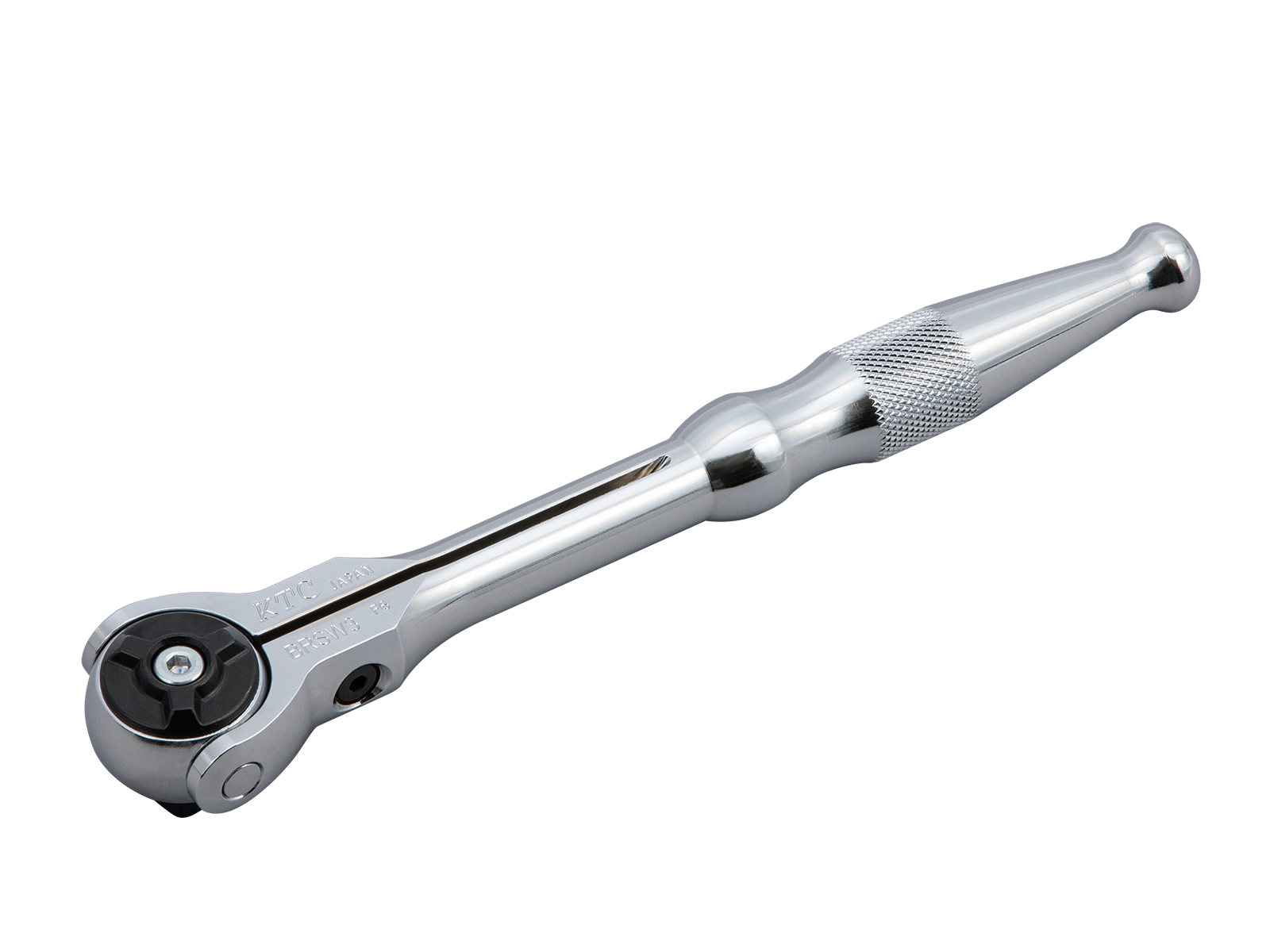

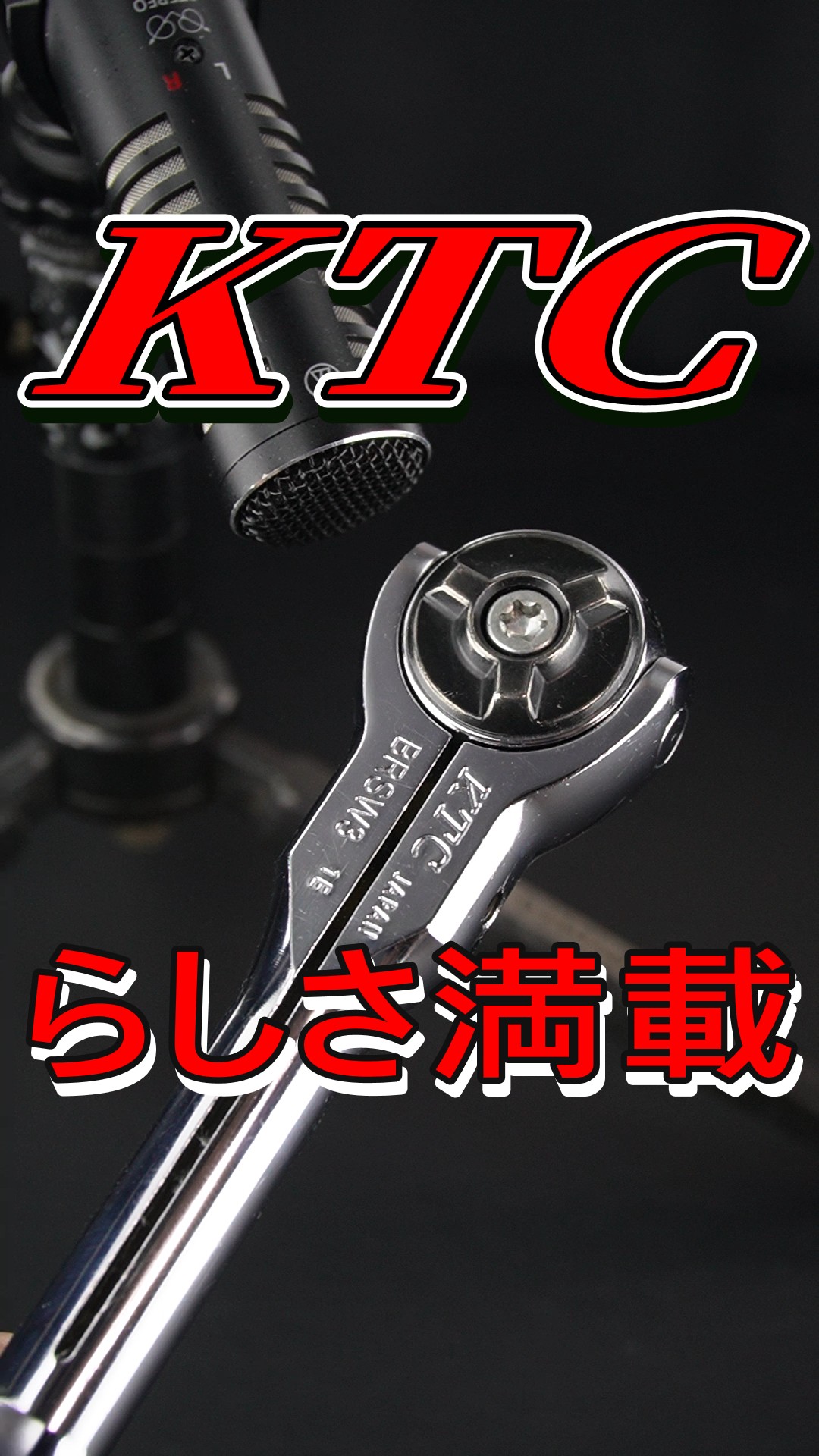

KTC(京都機械工具) BRSW3 3/8DR 72ギアスイベルラチェット

KTCらしい真面目で頑固なスイベルラチェット

構造的な特別感は一切無し

地味チューンを極めた一品です

3/8DRに要求される強度を保ちながら

小頭にこだわった設計

最も隙間のないスイベルラチェット

止めネジはTX-25、だと思う?

IP-20でも回せます

TX or IP 問題にはいつも悩まされる

データ的な表示はほぼ見つからない

現物合わせで判断するしか無いことが多いです

FACOM式楔構造

ボディは肉薄、少しでも小さく

パウルは厚め、厚くすることで強度を出しているのだと思います

小頭へのこだわり

強度へのこだわりを感じます

KTCの作ったスイベルラチェット
KTCらしさ満載
切り替えは重くて回しにくい～（笑）～
隙間をなくしすぎて挟み込み注意～（笑）～

滑らかなスイベル機構
KTCらしさ満載のスイベルラチェットです

🏭 製造国 / Origin

Made in: Japan

🔖 刻印 / Engraving

Engraving: １E

Year of Manufacture（製造年）: 2021年12月

📅 デートコード / Date Code

Date Code: １E

Production Date: 12/2021（2021年12月製造）

🔧 モデル情報 / Model Information

Model Number（型番）: BRSW3

Head Style（ヘッド形状）:
　・Round Head（丸頭）

Drive Size（差込角）: 3/8 in

Tooth Count（ギア数）: 72‑tooth

⚙️ 内部機構 / Mechanism

Wedge‑Pawl Mechanism（楔形）
　・Facom‑style

🔁 送り角度 / Swing Arc

72T = 5°

📏 寸法 / Dimensions (実測)

Overall Length（全長）: 180 mm（7.09 in）

Head Width（ヘッド幅）: 31.5 mm（1.24 in）

Head Thickness（ヘッド厚）: 16.5 mm（0.65 in）

⚖️ 重量 / Weight（実測）

Weight: 260 g（9.17 oz / 0.57 lbs）

🔘 グリップ最大径 / Maximum Grip Diameter（実測）

直径 / diameter: 17.3mm（0.68 in）

✨ 表面処理 / Finish

Full Polish Chrome（鏡面クローム）

🧱 材質 / Material

Chrome Vanadium（Cr‑V）

🤲 グリップ / Handle Style
Metal Grip（メタルグリップ）

🔩 カバープレート保持方式 / Cover Plate Retention

Screw‑Down（ネジ留め）
TX-25

🔄 空転トルク / Back‑Drag Torque（実測）

2.2 cN·m ～ 2.5 cN·m

Max Torque Capacity: 000 Nm（本締め可能）

🎧 噛み合い感 / Engagement

Reliable Torque Transfer （信頼できるトルク伝達）

🔍 アンビルのガタ / Anvil Play

少ない（高精度）

High Precision / Minimal Play

（極めて高精度 / ガタつきが最小限）

🔗 リンク・免責

Amazon さんのサイト

BRSW3

Amazon | 京都機械工具(KTC)9.5sq.スイベルラチェットハンドルBRSW3 シルバー | ドライバー

京都機械工具(KTC)9.5sq.スイベルラチェットハンドルBRSW3 シルバーがドライバーストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料（一部除く）。

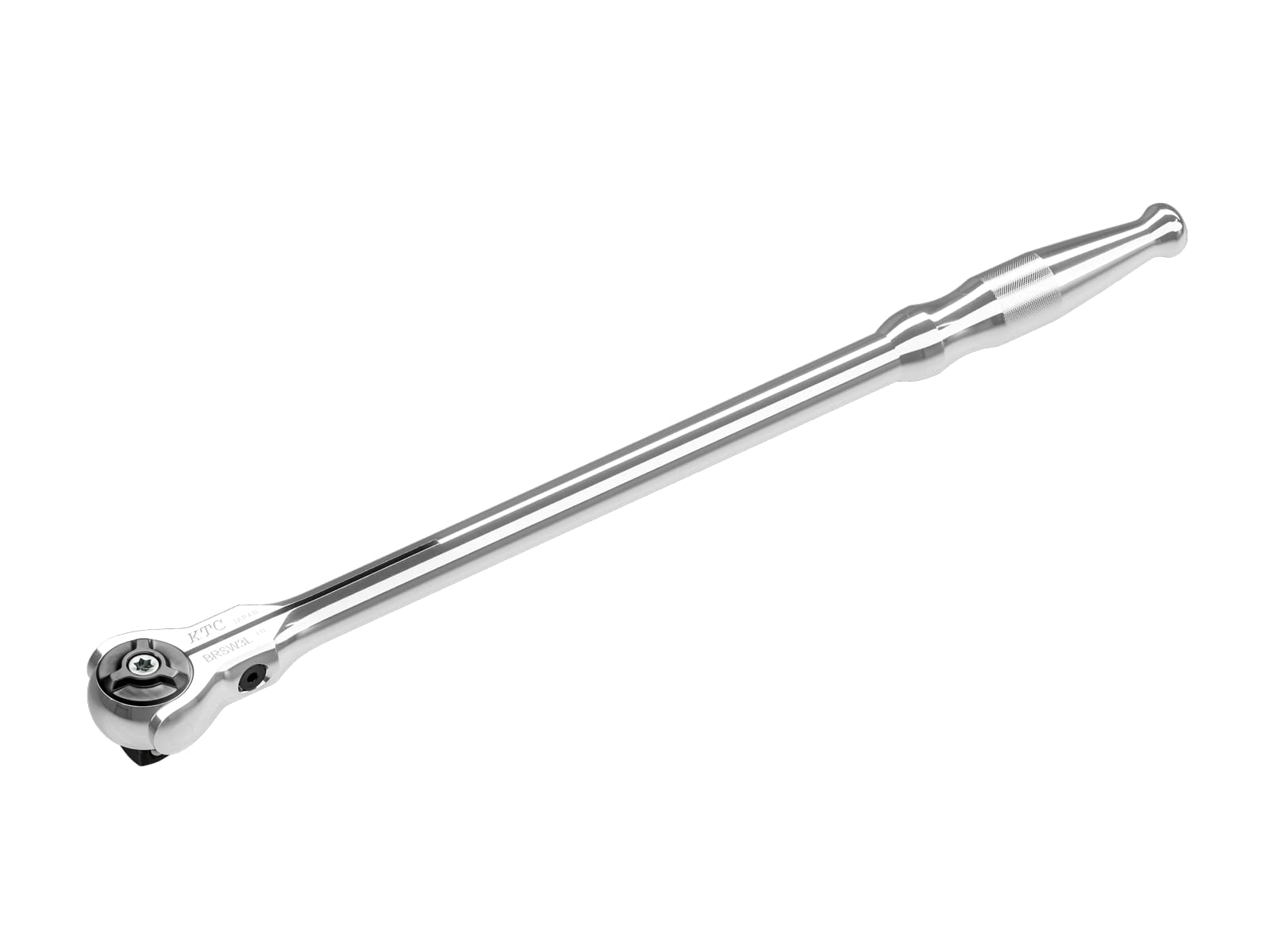

BRSW3L ロング

Amazon | 京都機械工具(KTC)9.5sq.ロングスイベルラチェットハンドルBRSW3L シルバー | ドライバー

京都機械工具(KTC)9.5sq.ロングスイベルラチェットハンドルBRSW3L シルバーがドライバーストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料（一部除く）。

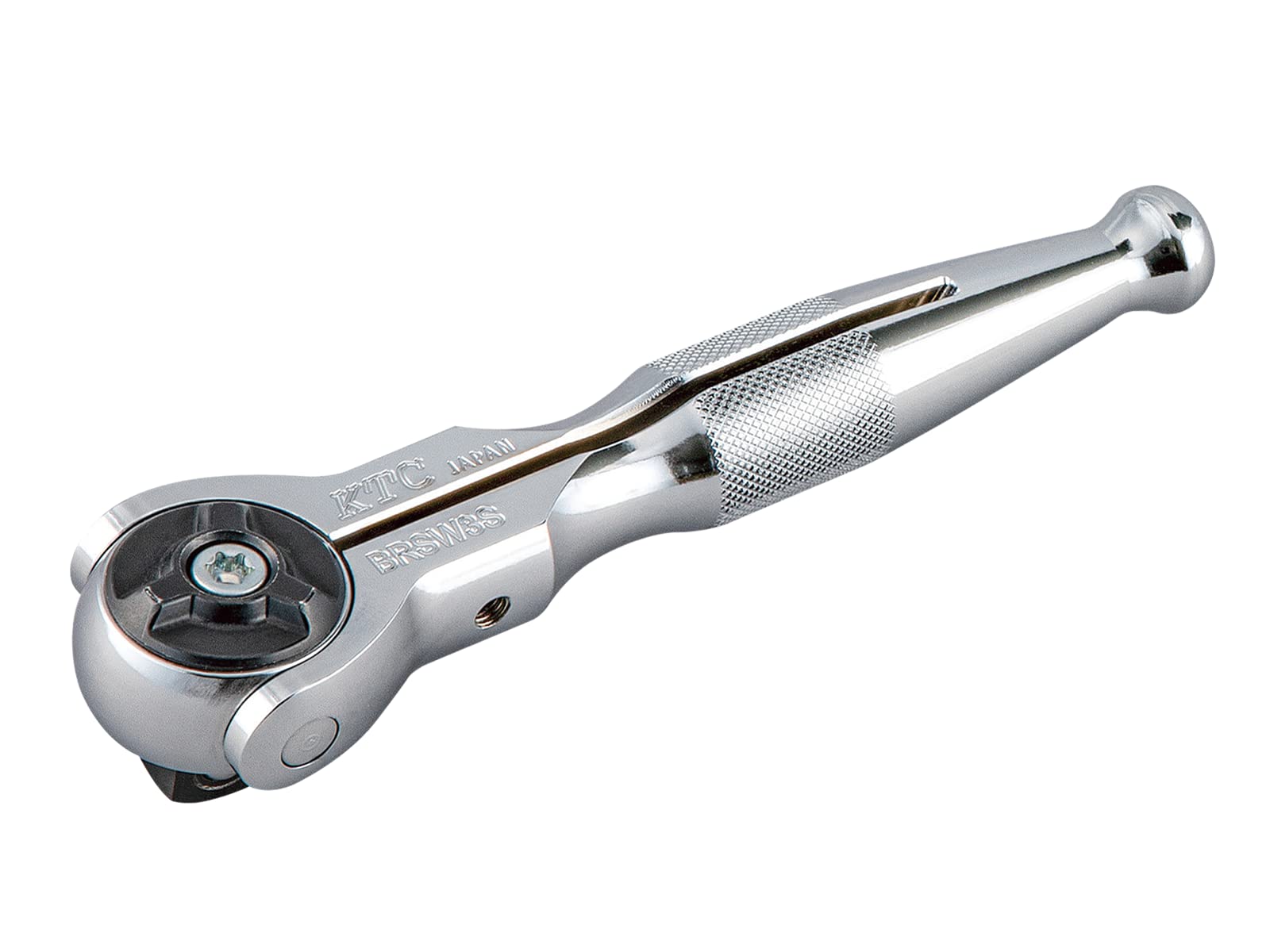

BRSW3S ショート

Amazon | 京都機械工具(KTC)9.5sq.ショートスイベルラチェットハンドル BRSW3S | ドライバー

京都機械工具(KTC)9.5sq.ショートスイベルラチェットハンドル BRSW3Sがドライバーストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料（一部除く）。

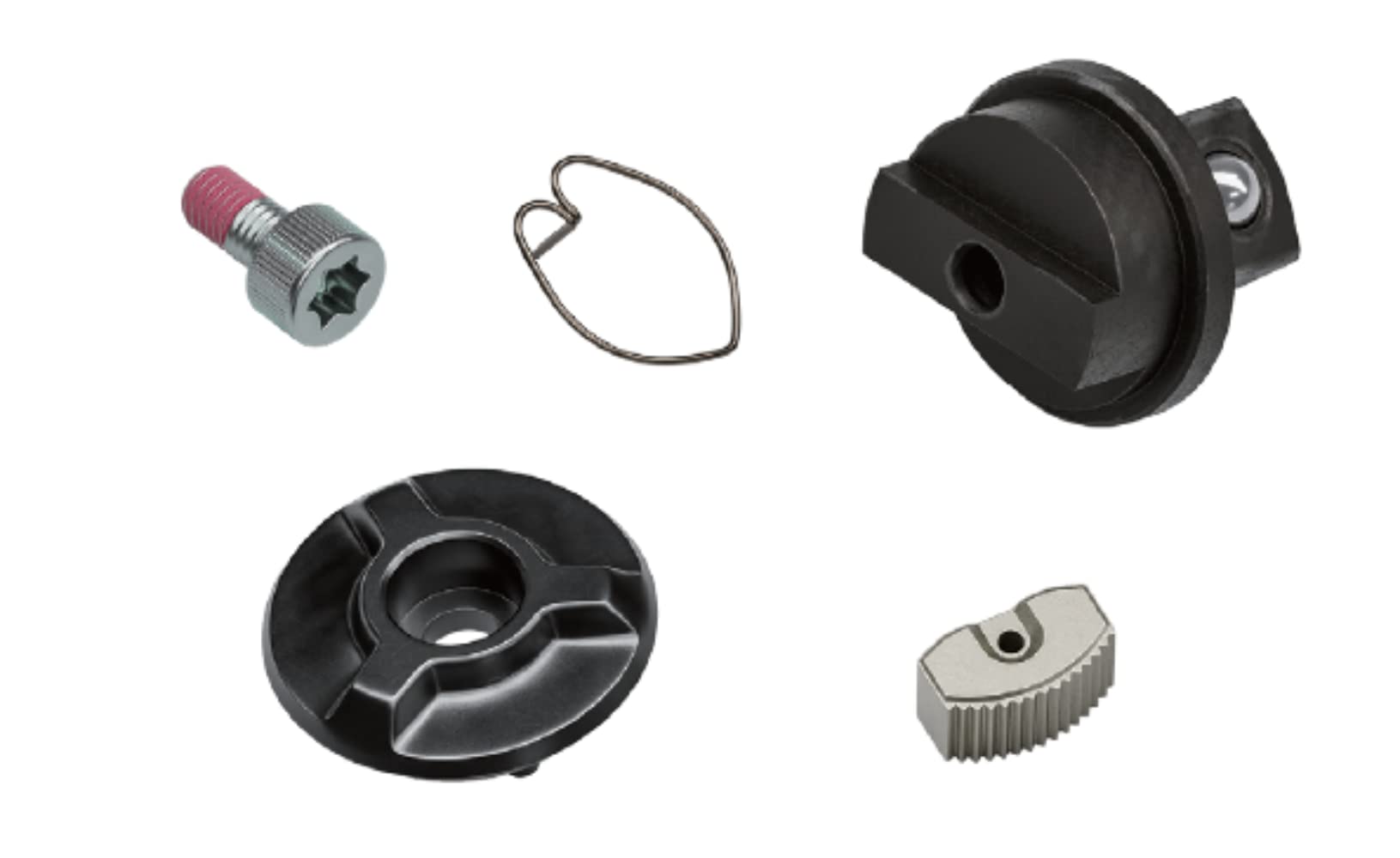

BRSW3-K リペアキット
